瑞士 Admotec 旋转变压器结构原理、参数及化工工况应用解析

Admotec Precision AG（瑞士艾德莫泰克）1987 年成立于瑞士苏黎世，配套美国新罕尔州销售服务网点，企业通过ISO9001、IQNet 质量体系认证，产品符合 RoHS、REACH 环保规范，主营 Rotasyn 实心转子无绕组旋转变压器、磁式角度 / 转速传感器，聚焦旋转位置、角速度实时检测，产品适配化工、油气、精细化工、新能源、自动化装备等多领域恶劣工况测量场景。品牌核心研发方向围绕无刷实心磁路结构优化，针对腐蚀介质、高低温、高压浸液、强振动等化工现场工况做定制化结构设计。

Admotec 主流产品分为RO 无框系列、DG 带轴承双冗余系列、FM 全密封壳体系列三大品类，为化工行业设备配套选型主流型号如下：

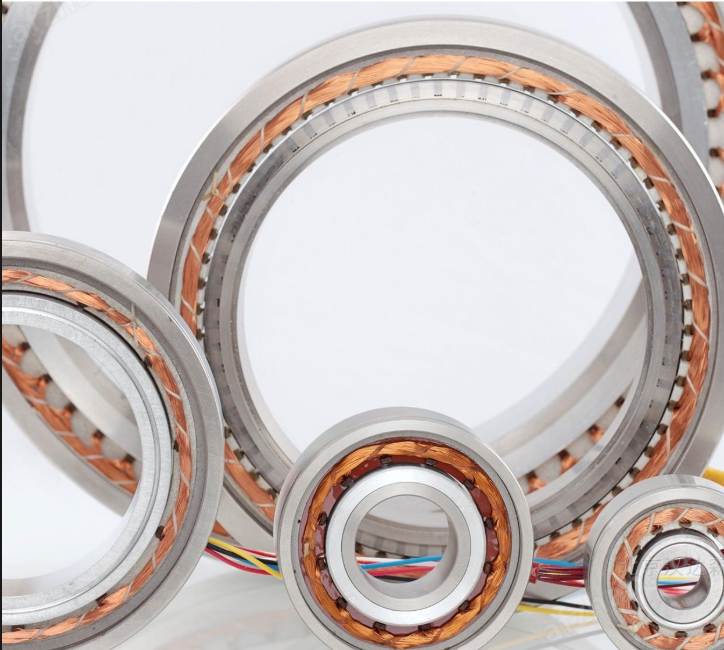

结构特点：无外壳无轴承分体式设计，Rotasyn 实心无绕组转子，转子无线圈、无电刷接触结构，定子绕组采用精密绕制工艺，恒定气隙磁路设计，降低偏心、杂散磁场对测量信号干扰，支持直接浸入液压油、工艺介质内运行。

内置一体式密封轴承座，双绕组冗余输出结构，单壳体内集成两路独立检测信号，设备故障时可切换备用信号回路；壳体采用防腐合金钢材质，适配化工粉尘、弱酸雾气环境，励磁频率可选 5kHz~50kHz（常用 10kHz），抗 10G（10~500Hz）持续振动、20G 瞬时冲击载荷。

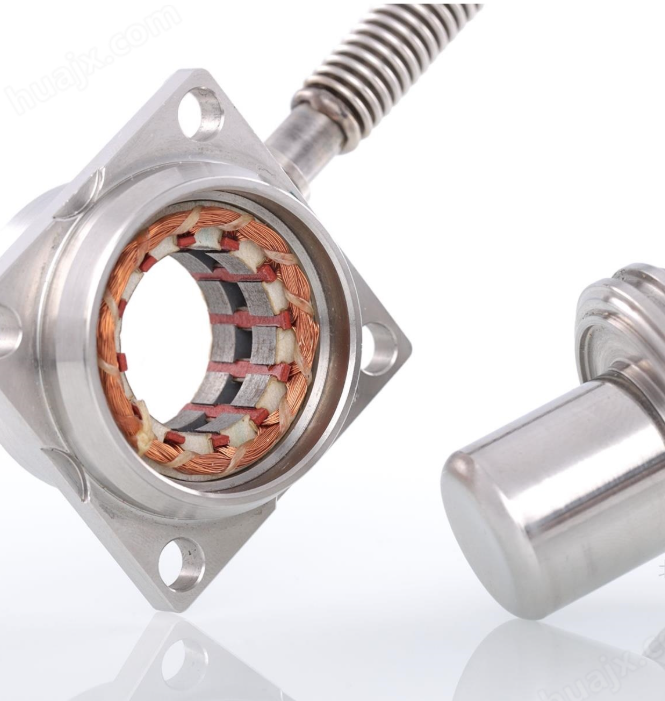

全密闭金属壳体，取消传统旋转轴封结构，耐受70bar 介质承压，防护等级对标 IP67，可长期浸泡在腐蚀溶剂、油水混合介质中运行；宽温定制版本支持 - 196℃深冷～+220℃高温工况，适配低温冷媒反应、高温裂解装置的角度采集需求。

产品依托电磁感应原理完成角度、转速采集：定子激励绕组接入高频交流励磁电源，交变电流生成环形交变磁场；实心转子随设备转轴同步旋转，改变磁通量耦合比例，正交布置的正余弦输出绕组感应出幅值随转子角度变化的正余弦电压信号；后端搭配 R/D 旋变数字转换模块，通过反正切算法解算电压比值，换算出转子实时绝对角度、瞬时转速数据，信号输出稳定性不受励磁电压小幅波动影响。
