一、前言
在精细化工、煤化工、石油化工等行业装备制造与运维过程中，焊接是设备构件连接的核心工艺。但焊接作业产生的残余拉应力、焊趾尖锐缺口，会导致接头部位力学性能下降，设备长期在高温、高压、介质腐蚀、交变载荷环境下运行，极易出现应力腐蚀开裂、疲劳破损、焊缝渗漏等故障，不仅增加设备返修与运维成本，还会影响生产线稳定运行。

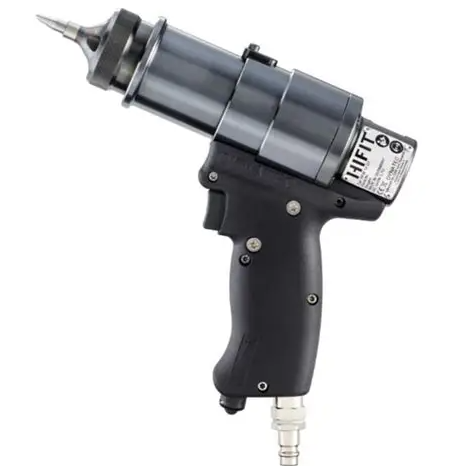

传统焊后消应力工艺包含热处理、砂轮打磨、超声波冲击等方式，普遍存在现场适配性差、处理效果稳定性不足、作业效率偏低等问题。德国HiFIT依托成熟的HFMI高频机械冲击强化技术，研发推出HFM21R1-A手持气动冲击处理设备，凭借便携化结构、可量化工艺、广适配性等特点，广泛应用于化工装备及多行业钢结构焊缝强化处理，是适配工业现场批量生产与在役设备维保的优质工艺设备。
二、设备核心工作原理
HFM21R1-A为气动式高频冲击处理设备，无需外接电源，依托工业常规压缩空气作为动力源，驱动设备内部冲击组件完成高频往复冲击作业。设备冲击频率可在180~300Hz区间适配调节，针对工件焊趾、焊接接头应力集中区域进行定点冷塑性加工。
在高频持续冲击作用下，焊缝趾部尖锐的几何缺口被修整为平滑圆弧过渡结构，优化焊缝受力形态；同时促使焊缝表层金属发生均匀塑性形变，有效抵消焊接产生的残余拉应力，形成稳定的残余压应力层，从而显著提升焊接接头的抗疲劳开裂、抗应力腐蚀能力，从工艺层面改善焊接构件的综合服役性能。整套作业流程无高温、无耗材污染，工艺绿色环保，适配各类工业生产场景。
三、设备主要技术参数
本文参数均来源于德国HiFIT原厂出厂标定数据及国内工业现场实测数据，参数稳定性、适配性符合工业生产标准，具体参数如下表所示：
参数项目 | 具体参数 | 参数说明 |
|---|
工作气源条件 | 工作气压6~8bar，耗气量约250L/min | 适配工厂常规集中空压机管路系统 |
整机外形尺寸 | 225mm×60mm×205mm | 紧凑型机身，适配狭小空间作业 |
整机自重 | 2.3kg | 轻量化设计，支持单人长期手持作业 |
手柄振动系数 | 3.9m/s² | 减震结构优化，降低人工作业疲劳度 |
储存环境温度 | 0℃~+60℃ | 适配常规仓储及施工现场存放 |
冲击强度调节 | 10档位刻度可调 | 精准适配不同材质、不同壁厚工件 |
选配附件 | HF08-30角度转向附件 | 8组卡位、30°可调，适配隐蔽焊缝处理 |
四、设备结构与应用特性
4.1 紧凑便携，场景适配性广
设备采用精简机身设计，体积小巧、重量轻便，可深入化工罐体夹层、设备内腔、钢结构密闭节点等传统打磨设备难以触及的狭小作业区域。设备标配可拆装侧握辅助手柄，握持受力均匀，既能满足车间流水线批量作业，也可适配户外、高空、现场维保等复杂施工场景。
4.2 维保简单，作业效率高
核心冲击冲头为可快速拆装易损件，无需专用工装工具即可完成备件更换，大幅缩短设备停机维保时间，可适配企业常态化、连续化生产需求，有效保障生产进度稳定性。
4.3 自带照明，作业精度可控
机身集成一体式LED照明结构，在密闭罐体、无光车间、夜间施工现场等昏暗环境中，可清晰定位焊趾处理区域，避免作业偏差，保障每一处焊缝的处理精度与均匀度。
4.4 工艺可追溯，质量稳定性高
设备采用刻度式档位调节设计，冲击力度、作业参数可量化、可固定，同一生产工况下可实现标准化作业，有效控制批次工件的焊缝处理偏差，便于企业开展工艺管控、质量检测与生产数据追溯，契合化工装备行业标准化生产要求。
五、核心行业应用场景
5.1 化工装备制造（核心应用领域）
化工设备长期处于高压、腐蚀、温变交替工况，焊缝失效是设备故障的主要诱因之一。HFM21R1-A设备可广泛应用于反应釜、高压储气罐、换热压力容器的筒体环焊缝、封头焊缝、接管角焊缝强化处理，能够改善焊缝残余应力状态，提升接头抗应力腐蚀性能，减少酸碱、有机溶剂等介质工况下的焊缝渗漏、开裂隐患，有效延长压力容器检修周期与使用寿命。
同时，该设备可用于化工高温高压工艺管道、管架节点焊缝，以及搅拌釜、干燥设备、医药化工非标成套装备支撑机架的重载焊缝处理，适配炼油、精细化工、煤化工、医药化工等全品类化工设备生产与维保场景。
5.2 能源风电装备领域
针对陆上风电塔筒法兰、机舱底座、风电配套支架，以及海上风电平台附属钢结构、管线支架的焊接节点进行强化处理，可提升钢结构抗风振交变载荷、抗盐雾腐蚀能力，降低野外能源设备的巡检频次与运维成本，保障风电装备长期稳定运行。
5.3 船舶与海洋工程领域
适用于化工储运船舶、近海作业平台的甲板骨架、舱壁拼接焊缝、小型管节点焊缝强化，有效改善海水浸泡、波浪冲击交变工况下的焊缝力学性能，减少海洋环境下钢结构焊缝疲劳破损问题，提升海洋工程配套设备的服役稳定性。
5.4 重工机械与建筑钢构领域
可应用于起重机吊臂、矿山设备机架、塔吊铰接部位等重载工程机械焊缝处理，降低重载工况下焊缝断裂风险；同时适配化工园区厂房、仓储钢结构、中小型桁架桥梁的节点焊缝优化，满足化工配套基建工程的钢结构质量强化需求。
六、工艺应用价值与经济性分析
相较于传统焊后消应力工艺，HFM21R1-A高频冲击处理设备具备显著的应用优势。设备采用纯气动驱动模式，无需改造厂区供电系统，依托工厂现有空压机设备即可快速投产，设备投入成本合理，落地门槛较低。
在工艺效果层面，设备可精准改善焊缝应力集中问题，稳定提升焊接接头疲劳性能与耐腐蚀性能，有效降低化工装备及各类钢结构设备的返修率、更换率，大幅缩减企业设备全生命周期运维成本。在作业场景层面，设备兼顾新品流水线生产加工与在役设备现场修复维保，一机多用，适配企业多样化生产需求，综合应用性价比突出。
